تجزیه و تحلیل و استفاده از قطعات برای سیستم های برق فتوولتائیک متصل به شبکه

سیستم های تولید برق فتوولتائیک متصل به شبکه فرآیندهایی هستند که توسط سلول های خورشیدی و جریان های متقابل متصل به شبکه تغذیه می شوند. سیستم های برق متصل به شبکه PV به طور گسترده در زندگی امروزی استفاده می شود. تبدیل انرژی نور از سیستم‌های برق متصل به شبکه PV به انرژی الکتریکی، مزایا و عملکردهای مختلف توسط متخصصان و دولت‌های ملی پشتیبانی و تحقیق می‌شود، و مسیر تحقیقاتی ما نیز حول جریان‌های متقابل متصل به شبکه و سلول‌های PV می‌چرخد. تجهیزات آنها نیز در بازار بسیار داغ بوده است و محصولات خورشیدی در حال حاضر مورد استقبال کاربران داخلی قرار گرفته است، بنابراین برخی از مفاهیم اولیه و دانش اصولی توضیح داده شده است.

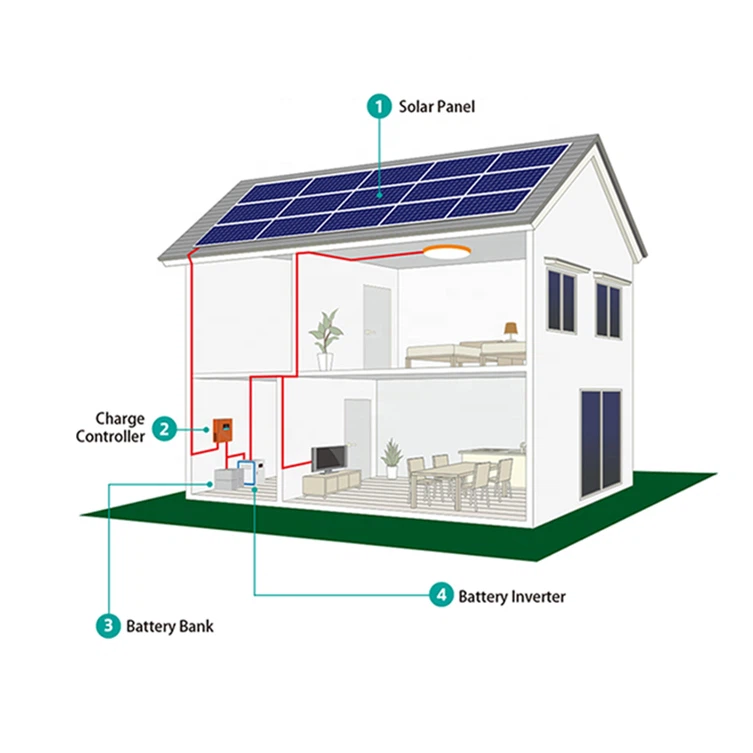

I. سیستم های تولید برق فتوولتائیک متصل به شبکه

1. سیستم تولید برق فتوولتائیک متصل به شبکه جریان مستقیمی است که توسط محصولات خورشیدی از طریق مبدل ضد جریان متصل به شبکه به جریان متناوب تولید می شود و سپس مستقیماً به شبکه عمومی متصل می شود. به عبارت ساده، تبدیل انرژی نور به انرژی الکتریکی برای استفاده کاربر است.

از آنجایی که برق مستقیماً به شبکه تغذیه می شود، تمام باتری های موجود در سیستم مستقل PV با سیستم متصل به شبکه جایگزین می شوند و در نتیجه نیاز به باتری را از بین می برند و در نتیجه هزینه ها را کاهش می دهند. با این حال، سیستم به یک مبدل ضد جریان متصل به شبکه نیاز دارد تا اطمینان حاصل شود که توان می تواند فرکانس، فرکانس و سایر خصوصیات شبکه را برآورده کند.

استحکامths

(1) استفاده از انرژی خورشیدی غیر آلاینده، تجدید پذیر، بلکه سریع برای کاهش غیر قابل تجدید. مصرف انرژی با منابع محدود، انتشار گازهای گلخانه ای و گازهای آلاینده در ظهر طی فرآیند استفاده، هماهنگ با محیط زیست محیطی، برای ارتقای توسعه جاده توسعه پایدار است!

(2) برق تولید شده مستقیماً از طریق اینورتر وارد شبکه می شود و نیاز به باتری را از بین می برد که سرمایه گذاری در ساخت و ساز را تا 35 تا 45 درصد در مقایسه با یک سیستم مستقل PV کاهش می دهد و هزینه های تولید را بسیار کاهش می دهد. . همچنین می تواند باتری را برای جلوگیری از آلودگی ثانویه باتری حذف کند و می تواند عمر مفید و زمان استفاده عادی سیستم را افزایش دهد.

(3) سیستم تولید برق یکپارچه ساختمان فتوولتائیک، به دلیل سرمایه گذاری کوچک، ساخت و ساز سریع، ردپای کوچک، ساخت محتوای فن آوری بالا، افزایش نقطه فروش ساختمان

(4) ساخت و ساز پراکنده، ساخت و ساز غیرمتمرکز در مجاورت مکان های مختلف بزرگ و کوچک، ورود به شبکه برق را راحت می کند، که نه تنها برای افزایش قابلیت دفاعی سیستم و مقاومت در برابر بلایای طبیعی خوب است، بلکه برای متعادل کردن بار نیز خوب است. سیستم برق و کاهش تلفات خطوط.

(5) می تواند نقش اوج را ایفا کند. سیستم فتوولتائیک خورشیدی متصل به شبکه هدف اصلی توسعه و پشتیبانی بسیاری از کشورهای توسعه یافته است، روند اصلی توسعه سیستم تولید برق خورشیدی، ظرفیت بازار بزرگ، فضای توسعه بزرگ است.

2. اینورترهای متصل به شبکه

انواع مختلفی از اینورترهای متصل به شبکه وجود دارد.

(1) اینورترهای مرکزی

(2) اینورترهای رشته ای

(3) اینورترهای ماژول

مدار اصلی از چندین نوع اینورتر فوق برای کنترل مدار به واقعیت گرفته می شود سپس می توانیم به دو نوع کنترل تقسیم کنیم: موج مربعی و موج سینوسی.

اینورتر با خروجی موج مربعی: اکثر اینورترهای با خروجی موج مربعی مدارهای مجتمع مدوله شده با عرض پالس مانند TL494 را می گیرند. این واقعیت که مدار مجتمع SG3525 برای گرفتن لوله های اثر میدان قدرت به عنوان اجزای برق سوئیچینگ استفاده می شود، می تواند نسبت عملکرد فوق العاده ای را برای اینورترها به دست آورد، زیرا SG3525 در هدایت لوله های اثر میدان قدرت بسیار موثر است و دارای منابع مرجع داخلی و تقویت کننده های عملیاتی و ولتاژ پایین است. حفاظت، همه با مدارهای محیطی نسبی ساده.

اینورتر با خروجی موج سینوسی: نمودار شماتیک یک اینورتر موج سینوسی، با تفاوت بین خروجی موج مربعی و خروجی موج سینوسی. اینورتر با خروجی موج مربعی بسیار کارآمد است، اما برای وسایلی که برای منبع تغذیه موج سینوسی طراحی شده اند، همیشه استفاده از آن آسان نیست، اگرچه می توان از آن برای بسیاری از لوازم خانگی استفاده کرد، برخی از آنها مناسب نیستند، یا نشانگرهای لوازم خانگی ممکن است تغییر کند یک اینورتر با خروجی موج سینوسی این عیب را ندارد، اما عیب راندمان پایین را دارد.

اصل اینورترهای متصل به شبکه: ما جریان AC را به جریان DC تبدیل می کنیم یکسوسازی است، فرآیند مدار برای تکمیل این تابع یکسوسازی که به آن مدار یکسو کننده می گوییم، کل فرآیند تحقق مدار یکسو کننده دستگاه را به یکسو کننده تبدیل می کنیم. در مقابل، توانایی تبدیل جریان DC به جریان AC جریان مخالف است، فرآیند مداری که کل عملکرد جریان مخالف را تکمیل می‌کند که ما آن را مدار اینورتر می‌نامیم، کل فرآیند تحقق دستگاه اینورتر ما تبدیل به اینورتر می‌شویم.

کارکرد.

a.روشن/خاموش خودکار: عملکرد سوئیچ خودکار روشن/خاموش را با توجه به ساعات کاری خورشید فعال می کند.

ب. کنترل ردیابی نقطه حداکثر توان: هنگامی که دمای سطح ماژول PV و دمای قرار گرفتن در معرض خورشید تغییر می کند، ولتاژ و جریان تولید شده توسط ماژول PV نیز تغییر می کند، می تواند این تغییرات را برای اطمینان از حداکثر توان خروجی ردیابی کند.

ج. پیشگیری از اثر جزیره‌ای: تشخیص غیرفعال تعیین می‌کند که آیا جزیره‌سازی با شناسایی شبکه رخ داده است یا خیر، در حالی که تشخیص فعال با ایجاد فعالانه اختلالات کوچک و استفاده از اثر تجمعی برای استنباط اینکه آیا جزیره‌سازی رخ داده است، بازخورد مثبت ایجاد می‌کند. از طریق این ترکیب روش‌های تشخیص غیرفعال و فعال است که می‌توان به اثر کنترل اثر ضد جزیره‌ای دست یافت.

د تنظیم خودکار ولتاژ در صورت برگشت جریان بیش از حد از طریق شبکه، ولتاژ در نقطه تحویل به دلیل انتقال معکوس توان افزایش می‌یابد و به طور بالقوه از محدوده عملیاتی ولتاژ فراتر می‌رود. برای حفظ عملکرد عادی شبکه، اینورتر متصل به شبکه باید بتواند به طور خودکار از افزایش ولتاژ جلوگیری کند.

نصب: اگر اینورتر متمرکز است، آن را در نزدیکی کنتور برق نصب کنید. در صورت مناسب بودن شرایط و محیط، امکان نصب آن در نزدیکی بلوک ترمینال PV نیز وجود دارد که تا حد زیادی سایش سیم کشی و تجهیزات را کاهش می دهد. اینورترهای مرکزی بزرگ معمولاً در جعبه اینورتر همراه با تجهیزات دیگر (مثلاً کنتورها، قطع کننده مدار و غیره) نصب می شوند. اینورترهای غیرمتمرکز به طور فزاینده ای در پشت بام ها نصب می شوند، اما آزمایش ها نشان داده اند که باید تا حد امکان از نور مستقیم خورشید و باران به خوبی محافظت شوند. هنگام انتخاب محل نصب، رعایت الزامات دما و رطوبت توصیه شده توسط سازنده اینورتر بسیار مهم است. تاثیر نویز اینورتر بر محیط اطراف نیز باید در نظر گرفته شود.
